霍爾效應磁力計利用霍爾效應原理測量磁場，具有高靈敏度、高精度和廣泛的應用范圍。

作者：管理員發布于：2023-11-01 10:22:26 文字：【大】【中】【小】

摘要：美國F.W.Bell貝爾5180霍爾效應磁力計是一款性能優秀的磁力計 霍爾效應磁力計已成為磁場測量和分析的重要工具。憑借其高靈敏度、高精度和廣泛的應用范圍，這些儀器已成為各種科學、工業和航空航天領域不可或缺的工具。隨著研究和開發工作不斷擴大霍爾效應磁力計的可能性范圍，它們對我們對磁場的理解和利用的影響預計將進一步擴大。

霍爾效應磁力計：全面概述

在磁場研究和測量方面，霍爾效應磁力計已成為一種突出且可靠的工具。本文深入探討了霍爾效應磁力計的原理和應用，以及它們?nèi)绾螢楦鱾€(gè)領域的進步做出貢獻。我們將首先了解霍爾效應和霍爾效應磁力計的基礎知識，然后探索它們的實際應用和未來前景。

霍爾效應磁力計

了解霍爾效應

霍爾效應是埃德溫·霍爾于1879年發現的一種現象。它是指當電導體受到與流經導體的電流方向垂直的磁場時，在導體上產生電壓差（霍爾電壓）?；魻栯妷旱拇笮∨c磁場和電流的乘積成正比，與材料中的電荷載流子密度成反比?；魻栃?yīng)已被證明是各種科學和工程領域（包括磁力測量）的基本原理。

霍爾效應磁力計的基礎知識

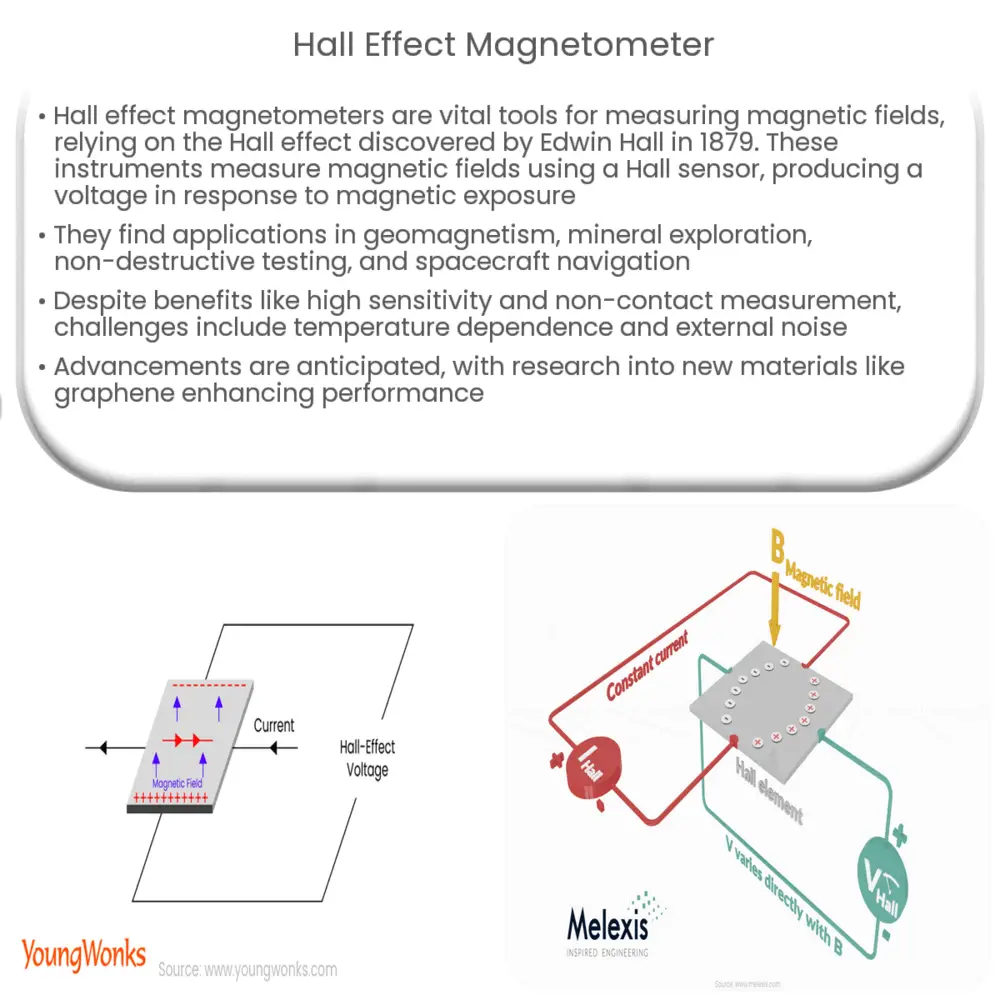

霍爾效應磁力計是利用霍爾效應測量磁場的儀器。它們由薄而扁平的半導體材料組成，稱為霍爾傳感器或霍爾探針，恒定電流通過該半導體材料。當霍爾傳感器暴露在磁場中時，它會產生霍爾電壓，測量該電壓并用于確定磁場強度。

霍爾效應磁力計主要有兩種類型：線性磁力計和閾值磁力計。線性磁力計提供與磁場成比例的連續輸出電壓，而閾值磁力計僅在磁場超過預定閾值時才產生輸出信號。每種類型都有自己的優點和應用，具體取決于所需的精度和靈敏度。

關鍵部件和材料

典型的霍爾效應磁力計包括三個主要組件：霍爾傳感器、信號調節電路以及讀出或顯示設備。霍爾傳感器是最關鍵的組件，因?yàn)樗苯优c磁場相互作用并產生霍爾電壓。它可以由各種半導體材料制成，例如硅、鍺或砷化鎵，每種材料都有自己的特性和性能參數。

信號調理電路放大并過濾霍爾電壓，為讀出設備的解釋做好準備。該電路可能包括運算放大器、穩壓器和其他電子元件，以確保輸出信號的準確性和穩定性。讀出設備的范圍可以從簡單的電壓表到復雜的數字顯示器或數據采集系統，具體取決于應用的要求。

霍爾效應磁力計的應用

霍爾效應磁力計因其多功能性、準確性和非侵入性而在各個行業和研究領域得到廣泛應用。一些常見的應用包括：

地磁研究和地球磁場測繪
礦產勘探中的磁異常探測
鐵磁材料的無損檢測和質量控制
航天器姿態控制和導航系統

霍爾效應磁力計的優點

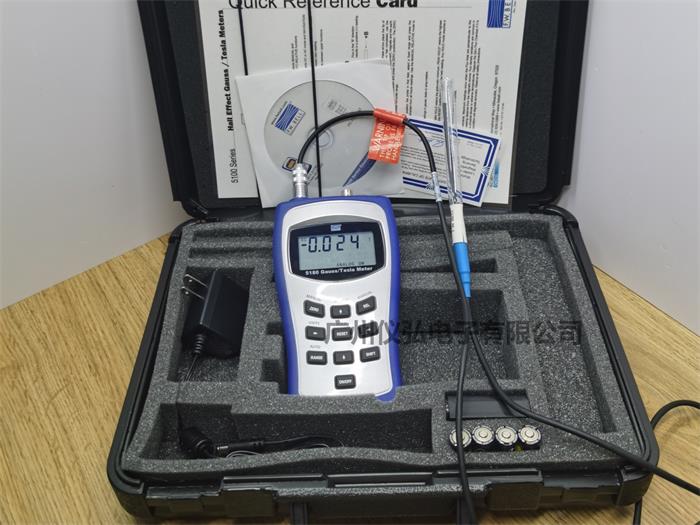

美國F.W.Bell貝爾5180霍爾效應磁力計是一款性能優秀的磁力計

5180系列高斯計/特斯拉計技術參數

型號	5170	5180
基本精度	2%	1%
頻率帶寬	DC~20KHz	DC~25KHz
屏幕顯示更新速率	4次/秒	4次/秒
模擬輸出更新速率	N/A	100,000次/秒
低場探頭量程/分辨率 ◆低檔量程/分辨率 ◆中檔量程/分辨率 ◆高檔量程/分辨率	1G / 1mG 200G / 0.1G 2KG / 1.0G 20KG / 10G	1G / 1mG 300G / 0.1G 3KG / 1.0G 30KG / 10G
顯示	LCD	LCD
顯示位數	3 1/2	3 2/3
顯示單位	高斯，特斯拉，安培/米	高斯，特斯拉，安培/米
模擬輸出	無	±3V FS
通訊口	N/A	USB通信
工作溫度	0℃～50℃	0℃～50℃
存儲溫度	-25℃～70℃	-25℃～70℃
電源	4節AA堿性電池/電源適配器	4節AA堿性電池/電源適配器
尺寸	17.52cm×9.9cm×3.66cm	17.52cm×9.9cm×3.66cm

5180標準配STD18-0404探頭

探頭和附件

5180高斯計探頭
◆ HTD18-0604	4英寸(10.16cm)徑向探頭
◆ STD18-0404	4英寸(10.16cm)徑向探頭(標配探頭)
◆ STD18-0402	2英寸(5.08cm)徑向探頭
◆ SAD18-1904	4英寸(10.16cm)軸向探頭
◆ SAD18-1902	2英寸(5.08cm)軸向探頭
5170高斯計探頭
◆ HTH17-0604	4英寸(10.16cm)徑向探頭
◆ STH17-0404	4英寸(10.16cm)徑向探頭(標配探頭)
◆ STH17-0402	2英寸(5.08cm)徑向探頭
◆ SAH17-1904	4英寸(10.16cm)軸向探頭
◆ SAH17-1902	2英寸(5.08cm)軸向探頭
5180/5170高斯計探頭
◆ STB1X-0201	超薄徑向探頭(厚度：0.02英寸/0.508mm)
◆ MOS51-3204	低場探頭
5180/5170高斯計配件
◆ YA-111	校零盒(適用于軸向、徑向、低場探頭)
◆ PSRD-5	電源適配器，+5VDC輸出、110VAC輸入
◆ PSRI-5	電源適配器，+5VDC輸出、220VAC輸入

霍爾效應磁力計具有多項優點，使其在各個領域廣受歡迎：

高靈敏度和準確性：這些磁力計可以高精度地檢測和測量極弱的磁場，使其適用于廣泛的應用。
寬動態范圍：它們可以測量從納特斯拉 (nT) 到幾特斯拉 (T) 的廣泛幅度的磁場。
快速響應時間：霍爾效應磁力計提供實時測量和對磁場變化的快速響應，使其成為動態環境和時間敏感型應用的理想選擇。
非接觸式測量：由于霍爾傳感器不需要物理接觸磁源，因此可以進行非侵入性和非破壞性測試。
緊湊而堅固：這些設備通常體積小、重量輕，移動部件很少，可確保在各種操作條件下的可靠性和耐用性。

挑戰和限制

盡管霍爾效應磁力計具有眾多優點，但也有一定的局限性：

溫度依賴性：霍爾效應磁力計的性能可能會受到溫度變化的影響，從而導致傳感器的靈敏度和偏移發生變化。這個問題可以通過溫度補償技術來解決，例如將溫度傳感器與霍爾傳感器結合使用。
外部噪聲：來自附近電子設備的電磁干擾和噪聲會影響霍爾電壓測量的準確性。適當?shù)钠帘?、濾波和接地技術對于最大限度地減少這些影響至關重要。
飽和效應：當暴露在極強的磁場中時，霍爾傳感器可能會飽和，從而導致非線性響應并降低測量精度。通過選擇具有更高飽和度的傳感器或使用磁屏蔽可以減輕這種限制。

前景

隨著技術的不斷進步，霍爾效應磁力計的發展預計將帶來更大的性能改進和新穎的應用。研究人員正在探索新材料，例如石墨烯和其他二維材料，這些材料表現出卓越的性能，可用于制造超靈敏和小型化的霍爾傳感器。此外，信號處理和數據分析技術的進步預計將提高這些設備的準確性和多功能性。

結論

霍爾效應磁力計已成為磁場測量和分析的重要工具。憑借其高靈敏度、高精度和廣泛的應用范圍，這些儀器已成為各種科學、工業和航空航天領域不可或缺的工具。隨著研究和開發工作不斷擴大霍爾效應磁力計的可能性范圍，它們對我們對磁場的理解和利用的影響預計將進一步擴大。
